Датчик открытия двери не работает: геркон не реагирует или показывает дверь открытой
Дверь закрыта, а приложение охранной сигнализации показывает, что она открыта.
Или наоборот: открываете дверь, но состояние датчика вообще не меняется.
Иногда проблема появляется постоянно. Иногда датчик работает, если сильно прижать дверь, а стоит отпустить - снова показывает открытие. Бывает и так, что несколько месяцев всё было нормально, а затем начались периодические тревоги.
Главное - сначала понять, меняется ли состояние самого геркона, а уже потом проверять сигнализацию, кабель и настройки зоны.
В большинстве случаев магнитоконтактный датчик устроен довольно просто, поэтому неисправность можно локализовать достаточно быстро.

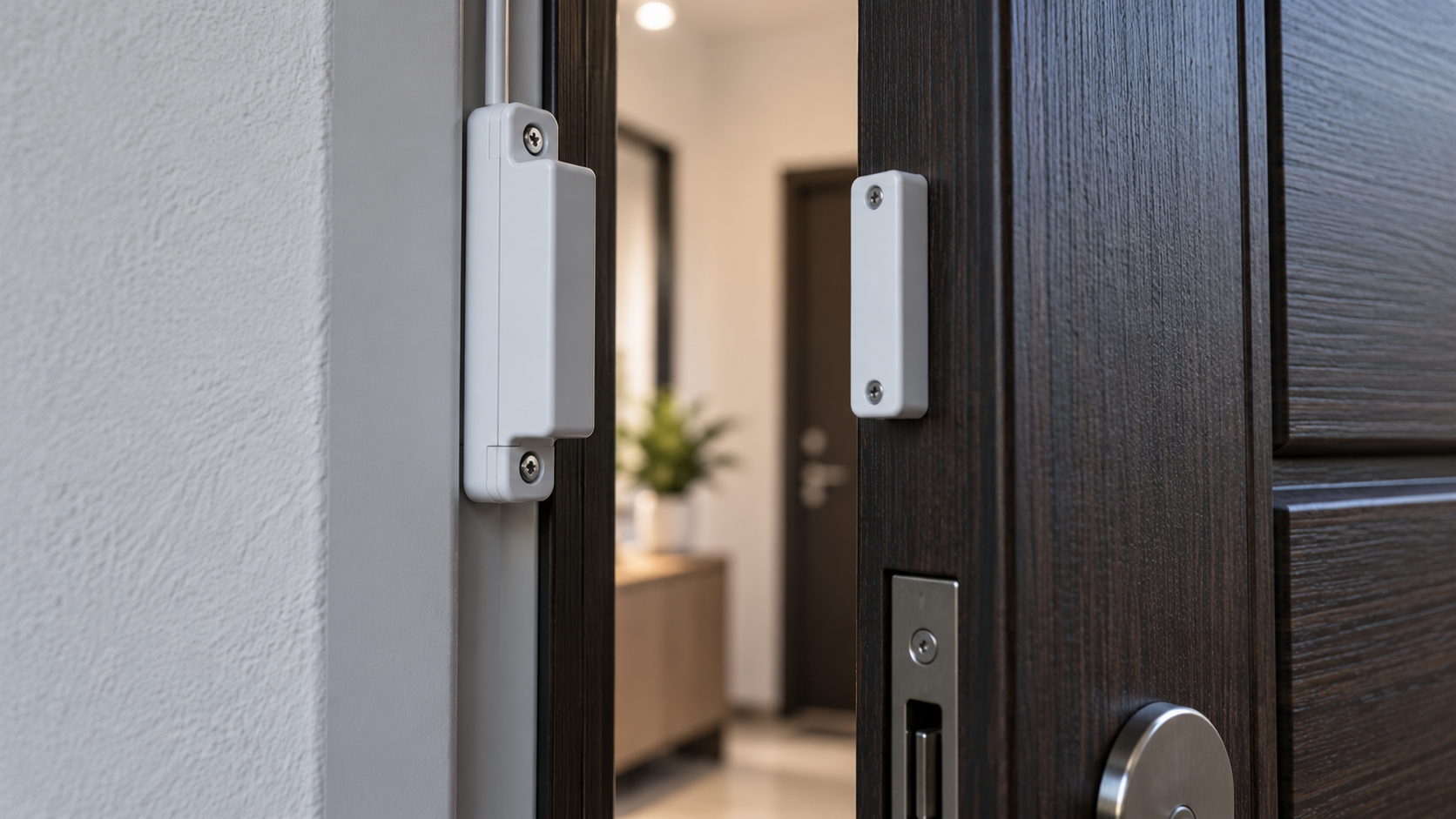

Как работает датчик открытия двери
Обычный магнитоконтактный извещатель состоит из двух частей.
Одна часть содержит геркон - контакт, состояние которого изменяется под действием магнитного поля.
Вторая часть - магнит.
Когда дверь закрывается, магнит оказывается рядом с герконом. Когда дверь открывается, расстояние увеличивается и состояние контакта меняется.
Приёмно-контрольный прибор или беспроводной хаб видит это изменение и понимает:
дверь закрыта
или
дверь открыта.
Сам датчик не измеряет положение двери в сантиметрах. Он только сообщает системе, находится магнит в его рабочей зоне или уже вышел из неё.
Поэтому неправильное взаимное положение двух частей способно полностью изменить работу системы.

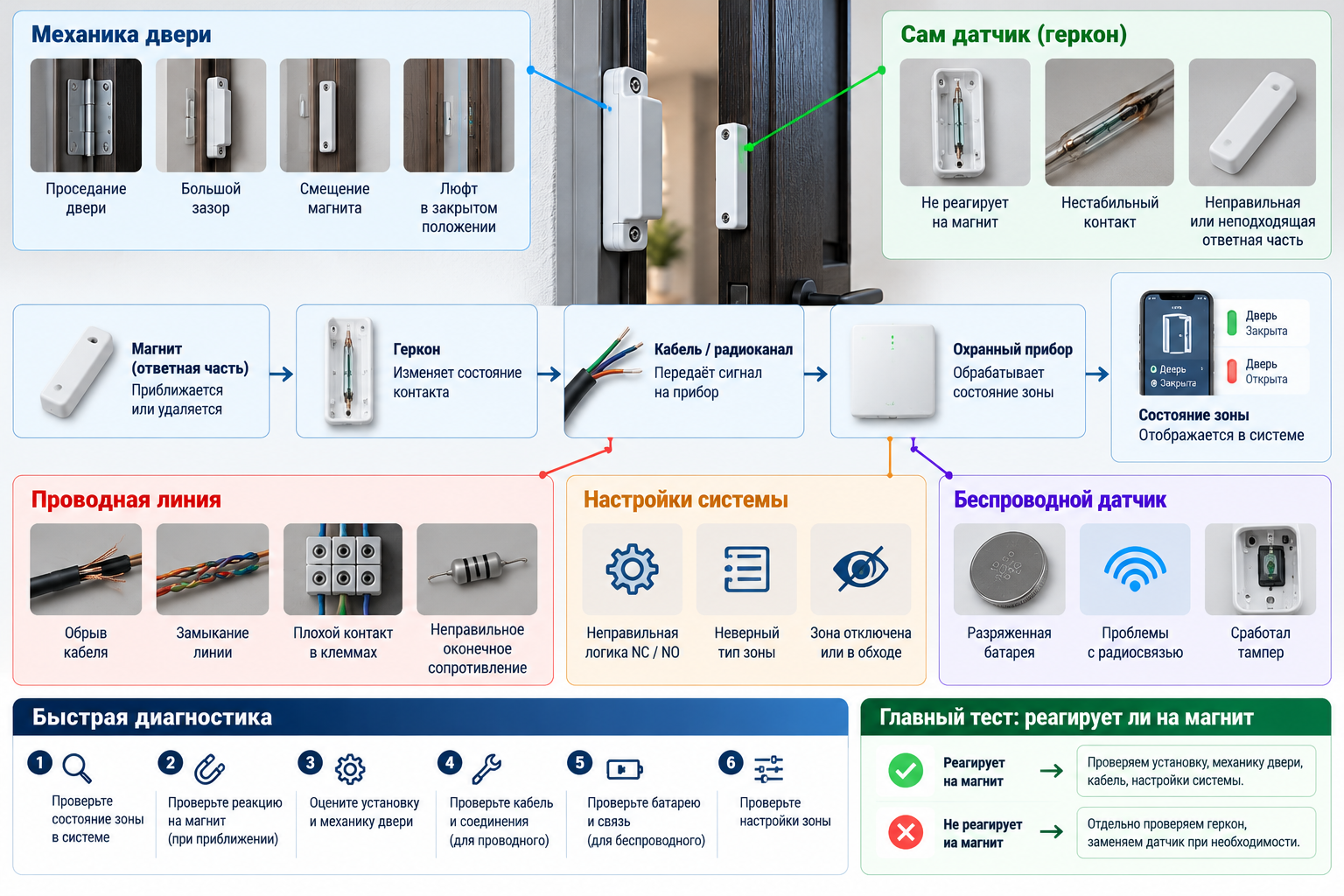

Сначала определите, что именно происходит
Перед тем как снимать датчик, посмотрите на его поведение.
1. Дверь закрыта, но система постоянно показывает её открытой.
2. Дверь открывается, но состояние зоны не меняется.
3. Датчик работает только если сильно прижать дверь.
4. При небольшом движении двери зона то открывается, то восстанавливается.
5. После ремонта датчик перестал работать.
6. Беспроводной датчик периодически исчезает из системы.
7. После замены датчика состояние отображается наоборот.
8. На одной двери такой же датчик работает нормально, а на другой нет.
Эти симптомы ведут в разные стороны.
Например, если состояние меняется при нажатии рукой на дверь, начинать нужно с положения магнита и механики двери, а не с центрального прибора.
Причина 1. Магнит слишком далеко от геркона
Самый распространённый вариант.
Дверь закрывается, но магнит оказывается слишком далеко.
Это может произойти после:
проседания двери
замены уплотнителя
регулировки петель
удара по двери
ремонта
ослабления крепления датчика.
Точный допустимый зазор зависит от конкретной модели извещателя.
Универсального расстояния, которое подходит для любого геркона, нет.
Поэтому не стоит ориентироваться на случайные значения из интернета.
Самый простой тест - приблизить магнит к датчику рукой и посмотреть, изменится ли состояние зоны.
Если изменилось, сам геркон, скорее всего, жив, а проблема находится в расположении двух частей.
Причина 2. Магнит и датчик стоят со смещением
Расстояние вроде небольшое.
Но магнит находится:
выше
ниже
сбоку
или повернут относительно рабочей стороны извещателя.
Геркон при этом может оказаться вне достаточного магнитного поля.
У многих датчиков на корпусе имеются специальные отметки, показывающие правильное взаимное положение частей.
Частая ошибка: при монтаже смотреть только на расстояние между корпусами, не обращая внимания на их взаимную ориентацию.
Пара миллиметров смещения иногда оказывается важнее, чем кажется визуально.
Причина 3. Дверь просела
Вчера датчик работал.
Сегодня дверь закрыта, но система периодически показывает открытие.
При этом если приподнять или прижать полотно, зона восстанавливается.
Проверьте:
петли
люфт
положение двери относительно коробки
замок
доводчик
уплотнитель.
Если при механическом воздействии на дверь состояние датчика меняется, электронику пока можно оставить в покое.
Скорее всего, изменилось взаимное положение магнита и геркона.
Причина 4. Дверь люфтит в закрытом положении
Дверь закрыта, но немного двигается от сквозняка.
Магнит то входит в рабочую область геркона, то выходит из неё.
В журнале могут появляться короткие открытия и восстановления зоны.
Особенно часто это заметно на:
калитках
воротах
лёгких дверях
дверях с плохо отрегулированной защёлкой.
Главный признак: датчик ведёт себя нестабильно именно при небольшом движении закрытой двери.
Сначала устраните люфт.
Причина 5. Одна часть датчика отклеилась или сместилась
Очень простая причина, которую легко пропустить.
Магнит был установлен на двусторонний скотч.
Через несколько месяцев он немного съехал.
Визуально всё выглядит нормально, но рабочая зона уже изменилась.
То же самое бывает с корпусом самого датчика.
Проверьте крепление обеих частей.
Особенно внимательно смотрите объекты, где дверь часто хлопает.
Причина 6. Геркон установлен на металлическую дверь
Металл способен влиять на магнитное поле.
Из-за этого магнитоконтактный извещатель, прекрасно работающий на пластиковой или деревянной двери, на металлической конструкции может вести себя иначе.
Для таких случаев существуют извещатели и способы монтажа, рассчитанные на металлические поверхности.
Иногда применяются предусмотренные производителем проставки или специальные исполнения датчиков.
Не стоит пытаться компенсировать проблему просто более мощным случайным магнитом.
Это может изменить зону срабатывания так, что система перестанет нормально определять реальное открытие двери.
Причина 7. Магнит потерян или повреждён
Иногда после ремонта остаётся только одна часть.
Рабочие снимают дверное полотно.
Переносят магнит.
Меняют коробку.
После монтажа сигнализация постоянно показывает открытую дверь.
А затем выясняется, что магнит вообще не вернули.
Проверьте наличие обеих частей.
Звучит слишком просто, но на практике такое действительно бывает.
Причина 8. Магнит заменили на неподходящий
Снаружи магниты могут выглядеть похоже.
Но их характеристики отличаются.
После потери штатной части иногда устанавливают любой найденный магнит.
Датчик начинает работать только впритык или, наоборот, остаётся активным при слишком большом открытии.
Лучше использовать магнит, предусмотренный для конкретного извещателя или однозначно совместимый с ним.
Причина 9. Геркон не реагирует даже на магнит
Допустим, вы сняли магнит и подносите его непосредственно к извещателю.
Состояние зоны вообще не меняется.
Теперь уже нужно разделить:
неисправность самого геркона
неисправность кабеля
ошибку подключения
ошибку настройки зоны.
Для проводного простого магнитоконтактного извещателя сам контакт можно проверить отдельно мультиметром.
При приближении и удалении магнита состояние контакта должно изменяться согласно типу конкретного датчика.
Быстрый тест: сначала проверяйте сам извещатель отдельно, а потом весь длинный шлейф.
Причина 10. Повреждён кабель
Проводной датчик может быть совершенно исправен, но прибор его не увидит.
Причины обычные:
обрыв жилы
саморез в кабеле
повреждение при ремонте
плохая скрутка
окисление
пережатый провод
надлом возле дверной коробки.
Особенно подозрительно, если проблема появилась сразу после:
монтажа новой двери
отделки откосов
установки наличников
сверления стены.
Если геркон работает на коротком контрольном кабеле, но не работает на штатной линии, проверяйте трассу.
Это очень хороший способ отделить датчик от кабельной проблемы.
Причина 11. Плохой контакт в клемме
Соединение может выглядеть нормальным, но электрического контакта почти нет.
Провод немного вытянулся.
Жила обломилась внутри изоляции.
Клемма ослабла.
Появилось окисление.
В результате зона периодически меняет состояние.
Такие неисправности особенно неприятны тем, что во время проверки всё может внезапно заработать.
Аккуратно проверьте соединения с обеих сторон линии.
Причина 12. Кабель где-то замкнут
Есть противоположная ситуация.
Дверь открывается, но сигнализация продолжает считать её закрытой.
Если проводной шлейф где-то оказался замкнут, размыкание геркона может не изменить состояние входа так, как ожидается.
Причиной может быть:
повреждение кабеля
ошибка соединения
перемычка
неправильная скрутка
ошибка после ремонта.
Если извещатель отдельно меняет состояние нормально, а подключённая линия нет, проверяйте сам шлейф.
Причина 13. Неправильно подключено оконечное сопротивление
Во многих проводных охранных системах используются оконечные резисторы.
Они помогают прибору различать различные состояния линии.
Конкретная схема зависит от:
приёмно-контрольного прибора
типа зоны
настроек входа
схемы производителя.
Нельзя взять произвольный резистор и установить его «примерно как обычно».
Если сопротивление подключено неправильно, система может:
постоянно видеть нарушение
не замечать открытие
показывать неисправность
не ставить зону под охрану.
Номинал и место установки оконечного сопротивления нужно брать из документации конкретного прибора.
Причина 14. Перепутана логика NC и NO
Здесь часто возникает путаница.
Контакты могут работать по различной логике.
Система при этом должна быть настроена под конкретную схему подключения.
После замены датчика может получиться так:
дверь закрыли - прибор показывает открытие
дверь открыли - прибор показывает норму.
Первое желание - поменять провода местами.
Но для обычного сухого контакта это часто ничего не изменит.
Нужно проверить:
тип контакта извещателя
схему подключения
настройку входа прибора.
Не определяйте правильную логику только по словам NC или NO наугад. Сверьте документацию датчика и центрального прибора.
Причина 15. Зона отключена или исключена
Физически всё работает.
Но охранная панель не реагирует на открытие.
Возможная причина - зона программно отключена.
Например, её:
обошли
исключили
отключили на время ремонта
убрали из раздела
перевели в другой тип.
Название функции зависит от системы.
Это может быть:
Bypass
Обход
Исключение зоны
Отключение
или другой термин.
Если электрически датчик исправен, обязательно посмотрите состояние зоны в настройках системы.
Причина 16. Неправильно выбран тип зоны
Один и тот же физический вход охранной панели может работать по-разному в зависимости от программирования.
Например, зона может быть:
входной
мгновенной
круглосуточной
технологической
отключённой
или иметь другую специальную логику.
Если после программирования система стала вести себя необычно, проверьте тип входа и принадлежность к нужному разделу.
После замены панели проблема иногда находится вообще не в проводах, а в конфигурации.
Причина 17. Беспроводной датчик разрядился
У беспроводного датчика открытия есть электроника и батарея.
Когда заряд заканчивается, система обычно предупреждает об этом.
Но если появились:
пропадания связи
задержки
нестабильные события
сообщения о низком заряде,
проверьте батарею.
Используйте элемент питания нужного типа и нормального качества.
Не делайте вывод о неисправности датчика, пока не исключили питание.
Причина 18. Беспроводной датчик потерял связь с хабом
Датчик может исправно определять положение двери, но не передавать данные центральному устройству.
Радиосвязи мешают:
железобетон
металлические двери
электрощиты
большое расстояние
другие конструкции.
Если датчик работает рядом с хабом, но перестаёт нормально работать после установки на дверь, проверяйте качество связи.
На металлической входной двери одновременно могут проявиться две разные проблемы - влияние на магнитную часть и ухудшение радиосвязи.
Причина 19. Сработал тампер
Многие беспроводные и некоторые проводные устройства контролируют вскрытие корпуса или отрыв от поверхности.
Если корпус установлен неправильно или крышка не закрыта, система может показывать отдельную неисправность.
Пользователь иногда принимает её за ошибку самого датчика открытия.
Посмотрите точное название события.
«Дверь открыта» и «Корпус открыт» - разные неисправности.
Причина 20. Сам геркон неисправен
Герконы довольно простые устройства, но они тоже могут выходить из строя.
Возможны:
повреждение корпуса
разрушение внутреннего контакта
залипание
повреждение выводов
механическое воздействие.
Если:
магнит установлен правильно
зазор нормальный
кабель исправен
настройка зоны правильная
но отдельный датчик всё равно не меняет состояние,
его замена уже вполне обоснована.
Лучшее подтверждение - заведомо исправный совместимый датчик на той же линии работает нормально.
Дверь закрыта, а сигнализация показывает открытую
Это один из самых частых сценариев.
Проверяйте в таком порядке:
1. Полностью закройте дверь и немного прижмите её рукой.
2. Посмотрите, изменилось ли состояние зоны.
3. Проверьте положение магнита относительно датчика.
4. Временно приблизьте магнит к рабочей части извещателя.
5. Если зона восстановилась, регулируйте расположение датчика или механику двери.
6. Если реакции нет, переходите к проверке геркона, линии и настроек.
Если при приближении магнита всё заработало, менять центральный прибор точно рано.
Дверь открывается, а датчик ничего не замечает
Здесь возможны другие причины.
Магнит после небольшого открытия всё ещё остаётся в рабочей зоне.
Контакт залип.
Шлейф где-то закорочен.
Зона отключена.
Настройки входа неправильные.
Главный тест - открыть дверь значительно шире и посмотреть, изменится ли состояние.
Если датчик реагирует только при очень большом открытии, скорее всего, требуется корректировка положения магнита и извещателя.
Для охраны двери важно, чтобы событие фиксировалось достаточно рано, а не только когда полотно уже полностью распахнуто.
Датчик работает, только если сильно закрыть дверь
Почти всегда стоит смотреть механику.
Дверь:
просела
не доходит до коробки
имеет люфт
упирается в уплотнитель.
Из-за этого магнит оказывается на границе рабочей зоны.
Сегодня контакт ещё стабильный.
Завтра температура изменилась, уплотнитель стал жёстче - и зона перестала восстанавливаться.
Не настраивайте датчик на самом краю зоны срабатывания.
Нужен нормальный запас согласно условиям монтажа и документации конкретного устройства.
Датчик периодически показывает открытие при закрытой двери
Проверьте:
люфт двери
крепление магнита
крепление датчика
клеммы
кабель
радиосвязь для беспроводной модели.
Полезно открыть журнал событий и посмотреть время.
Если короткие нарушения появляются:
при сильном ветре
при хлопании соседней двери
после включения вентиляции
во время работы ворот,
причиной может быть механическое движение конструкции.
Как проверить за 5 минут
1. Откройте приложение, панель или журнал и убедитесь, какая именно зона меняет состояние.
2. Закройте дверь и слегка прижмите её рукой.
3. Поднесите магнит ближе к датчику и проверьте реакцию.
4. Осмотрите взаимное положение двух частей и их крепление.
5. Для проводного извещателя проверьте контакт самого геркона отдельно от длинного шлейфа.
6. Проверьте клеммы, соединения и доступную часть кабеля.
7. Сверьте схему оконечного сопротивления и настройки входа.
8. Для беспроводного устройства проверьте батарею, тампер и качество радиосвязи.
9. Убедитесь, что зона не исключена программно.
10. При необходимости подключите заведомо исправный совместимый датчик и сравните результат.
Проверяйте систему по цепочке: магнит -> геркон -> кабель или радиоканал -> вход прибора -> настройки зоны.
Так гораздо проще найти место, где пропадает правильное состояние.
Диагностика по симптомам
Дверь закрыта, но система показывает открытие - проверьте зазор, смещение магнита, механику двери, обрыв шлейфа и настройку зоны.
Дверь открывается, но состояние не меняется - проверяйте положение магнита, закороченный шлейф, сам геркон и программное исключение зоны.
Работает только при сильном прижатии двери - почти наверняка нужно смотреть положение частей датчика или механику двери.
После ремонта перестало работать - начинайте с кабеля, соединений и положения датчика.
После замены датчика всё стало работать наоборот - проверьте тип контакта и настройку входа.
Проблема появляется при ветре - смотрите люфт двери и запас по зоне срабатывания.
Беспроводной датчик периодически пропадает - проверяйте батарею и радиосвязь.
Новый датчик на той же линии работает нормально - старый извещатель становится главным подозреваемым.
Частые ошибки
1. Сразу менять охранный прибор из-за одной проблемной двери.
2. Прикручивать магнит приблизительно напротив датчика, не проверяя рабочую сторону.
3. Регулировать датчик при просевшей двери вместо ремонта механики.
4. Использовать случайный магнит вместо штатного.
5. Не учитывать влияние металлической двери.
6. Забывать про оконечный резистор.
7. Путать электрическую неисправность со программно отключённой зоной.
8. Менять NC на NO наугад.
9. Не проверять коротким тестовым подключением длинную кабельную линию.
10. Игнорировать люфт двери, если система периодически показывает открытие.
Самая полезная привычка - сначала проверить простую реакцию геркона на магнит.
Этот тест сразу делит диагностику на две большие части.
Если реакция есть - ищем монтаж, линию или настройки.
Если реакции нет даже при прямой проверке - подозреваем сам извещатель.
Можно ли проверить геркон мультиметром
Для простого проводного магнитоконтактного извещателя - да.
Отключите его от схемы так, чтобы измерение не искажалось другими элементами линии.
Переведите мультиметр в режим проверки сопротивления или прозвонки.
Дальше:
1. Проверьте состояние без магнита.
2. Поднесите магнит в рабочую область.
3. Уберите магнит.
4. Убедитесь, что контакт стабильно меняет состояние.
Какое именно состояние должно быть при магните, зависит от конструкции конкретного извещателя.
Не делайте вывод о неисправности только потому, что геркон работает «наоборот» относительно ваших ожиданий.
Сначала посмотрите его схему.
Нужно ли менять весь датчик, если потерялся магнит
Не всегда.
Но ставить первый попавшийся магнит тоже не стоит.
Лучший вариант - найти штатную или совместимую ответную часть для конкретной модели.
Если такой возможности нет и стоимость самого извещателя небольшая, иногда разумнее заменить комплект целиком.
Так проще получить предсказуемое рабочее расстояние.
Можно ли установить геркон на ворота или калитку
Можно, если выбран извещатель, рассчитанный на соответствующие условия.
Для улицы нужно учитывать:
температуру
влагу
механику конструкции
зазор
вибрацию
металл
способ прокладки кабеля.
Обычный маленький комнатный датчик не всегда подходит для тяжёлых металлических ворот.
Подбирать извещатель нужно под место установки, а не только по принципу «это тоже геркон».
Когда датчик действительно нужно менять
Замена оправданна, когда:
1. Магнит исправен и расположен правильно.
2. Механика двери нормальная.
3. Кабель и соединения проверены.
4. Настройка зоны соответствует схеме.
5. Оконечное сопротивление подключено правильно.
6. При прямой проверке контакт работает нестабильно или вообще не меняет состояние.
7. Заведомо исправный датчик в этой же схеме работает нормально.
После этого замена уже выглядит не догадкой, а результатом диагностики.
Коротко
Если датчик открытия двери не работает, сначала не лезьте в настройки всей сигнализации.
Проверьте самое простое - реагирует ли геркон на приближение и удаление магнита.
Если реагирует, смотрите взаимное положение частей, механику двери, кабель, оконечное сопротивление и настройку зоны.
Если дверь закрыта, но система видит её открытой, очень часто виноваты зазор, смещение или проседание полотна.
Если дверь открывается, а система этого не замечает, проверяйте сам контакт, шлейф и конфигурацию входа.
Диагностика здесь хорошо работает по простой цепочке: магнит -> геркон -> линия -> прибор -> настройки.
Чем раньше удаётся определить участок проблемы, тем меньше вероятность заменить исправный датчик или потратить время на настройки, которые вообще ни при чём.
