Прикладываете карту к считывателю.
Он пищит, мигает или каким-то другим способом реагирует.
Но дверь не открывается.
На первый взгляд кажется, что сломался замок. На практике это далеко не всегда так.
Если считыватель реагирует на карту, значит идентификатор как минимум удалось обнаружить. Дальше нужно понять, разрешил ли контроллер проход и дошла ли команда до замка.
Это намного полезнее, чем сразу менять считыватель, блок питания или электромагнитный замок.
Он пищит, мигает или каким-то другим способом реагирует.
Но дверь не открывается.
На первый взгляд кажется, что сломался замок. На практике это далеко не всегда так.
Если считыватель реагирует на карту, значит идентификатор как минимум удалось обнаружить. Дальше нужно понять, разрешил ли контроллер проход и дошла ли команда до замка.
Это намного полезнее, чем сразу менять считыватель, блок питания или электромагнитный замок.

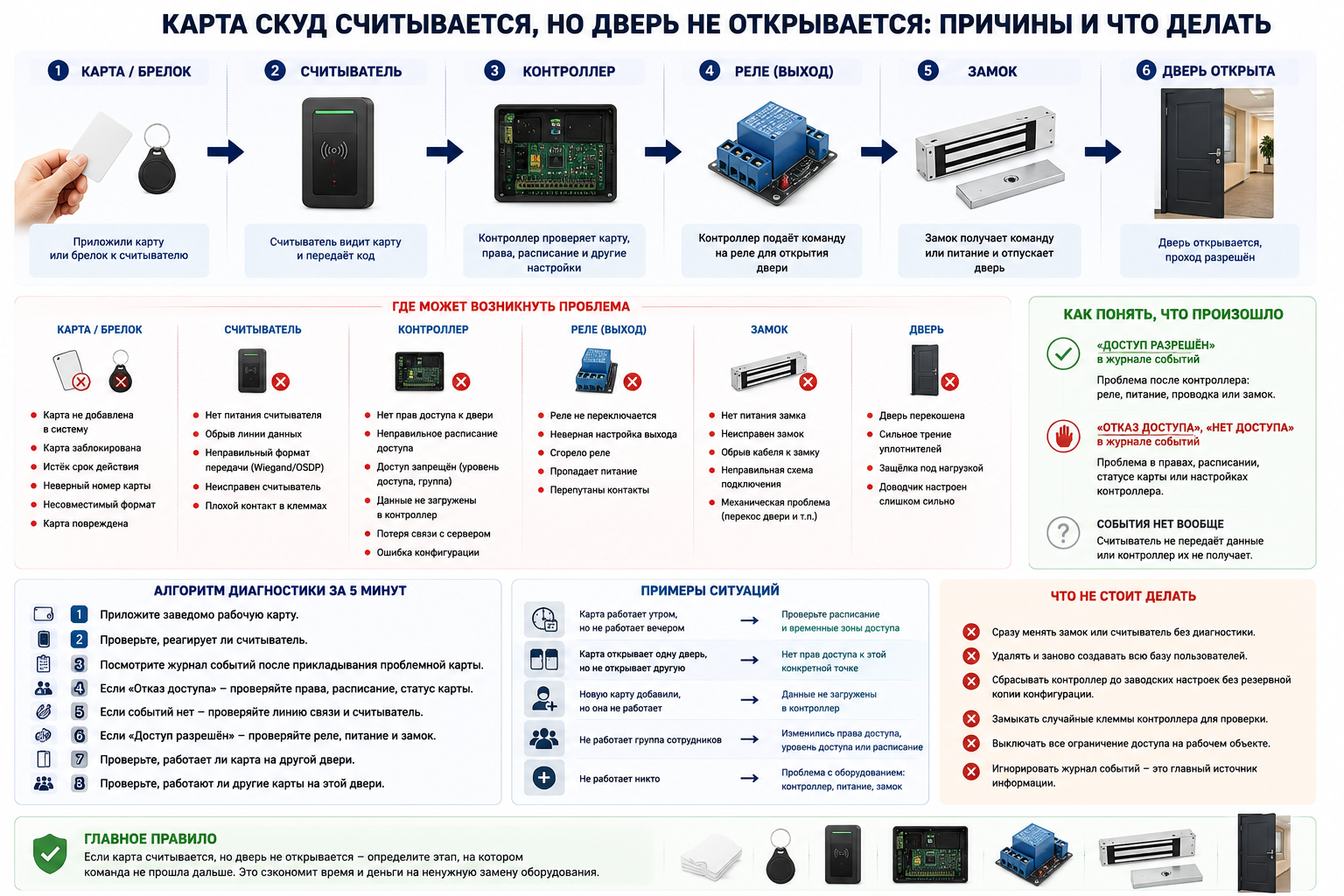

Сначала посмотрите, как именно реагирует система
Поведение СКУД уже многое говорит о неисправности.
1. Считыватель вообще никак не реагирует на карту.
2. Считыватель пищит, но дверь не открывается.
3. На одной карте дверь открывается, на другой нет.
4. Карта работает утром, но вечером доступ запрещён.
5. Карта работает на одной двери, но не работает на другой.
6. Новую карту только что добавили, но она не открывает дверь.
7. Все карты внезапно перестали открывать одну дверь.
8. Карта срабатывает, реле щёлкает, но замок остаётся закрытым.
Это разные неисправности, и проверять их нужно по-разному.
Если система видит карту, но в журнале появляется «Отказ доступа», менять замок обычно рано.
Причина 1. Карта вообще не добавлена в систему
Самая простая ситуация.
Карту выдали сотруднику, но идентификатор не был нормально добавлен в базу СКУД.
Считыватель может увидеть код карты, но контроллер не найдёт пользователя с разрешением на проход.
Такое часто бывает после:
замены пропуска
выдачи нового брелока
добавления сотрудника
восстановления базы
замены контроллера
переноса пользователей между объектами
Первое, что стоит проверить - существует ли эта карта в базе вообще.
Как проверить карту в программе
Откройте карточку пользователя.
Проверьте:
1. Привязан ли идентификатор к нужному сотруднику.
2. Правильно ли указан номер карты.
3. Не находится ли она в статусе заблокированной.
4. Не закончился ли срок действия.
5. Не назначена ли эта же карта другому пользователю.
6. Сохранены ли изменения.
Название разделов зависит от конкретной программы СКУД.
Но логика практически везде одинаковая.
Причина 2. Карта добавлена, но у пользователя нет доступа к этой двери
Очень распространённая ситуация.
Карта существует.
Пользователь активен.
Но дверь всё равно не открывается.
Причина - сотруднику просто не разрешён проход через конкретную точку доступа.
Например, у него есть доступ:
в главный офис
на первый этаж
в общий коридор
но нет доступа:
на склад
в серверную
в техническое помещение.
Карта может быть совершенно исправной, но контроллер сознательно не открывает дверь.
Как это выглядит
Особенно характерный симптом:
одна и та же карта открывает одну дверь и не открывает другую.
В этом случае сама карта почти наверняка читается нормально.
Смотрите:
уровень доступа
группу доступа
права на конкретную дверь
временные зоны.
Причина 3. Не настроено расписание доступа
Иногда пропуск работает не круглосуточно.
Например, сотруднику разрешено проходить:
с 08:00 до 20:00
по будням.
В 21:30 он прикладывает ту же карту.
Считыватель реагирует.
Контроллер видит пользователя.
Но проход запрещается.
Если карта работает в одно время и перестаёт работать в другое, первым делом проверяйте временные зоны.
Особенно часто это всплывает после изменения графика сотрудников.
Причина 4. Истёк срок действия карты
У пропуска может быть дата начала и окончания действия.
Например:
доступ до 31 августа.
Наступило 1 сентября.
Карта физически исправна, но контроллер больше не разрешает проход.
Такое встречается у:
временных сотрудников
подрядчиков
гостей
арендаторов
временных пропусков.
Если карта перестала работать ровно с определённой даты, проверьте срок действия до того, как искать неисправность оборудования.
Причина 5. Карта заблокирована
Идентификатор могли специально заблокировать.
Например:
сотрудник уволился
карта потеряна
пропуск временно отключили
карта попала в стоп-лист.
Иногда сотруднику выдают новый пропуск, а старый автоматически блокируют.
Если потом перепутать их, человек получает отказ доступа.
Проверьте статус идентификатора в программе.
Причина 6. Новую карту добавили в программе, но не загрузили в контроллер
Вот здесь часто ошибаются.
Пользователь появился в программе.
Карта прописана.
Права доступа назначены.
На экране компьютера всё выглядит правильно.
Но автономный контроллер ещё не получил обновлённые данные.
В результате карта существует на сервере, но сам контроллер двери о ней ничего не знает.
Изменение базы на компьютере и загрузка данных в контроллер - не всегда одно и то же действие.
Конкретная логика зависит от производителя системы.
Главный признак
Старая карта работает.
Новая - нет.
При этом права у них одинаковые.
Если новая карта была добавлена буквально несколько минут назад, обязательно проверьте синхронизацию.
Причина 7. Контроллер потерял связь с сервером
Здесь всё зависит от архитектуры СКУД.
Некоторые контроллеры хранят карты и права локально и спокойно продолжают работать без сервера.
Другие функции могут зависеть от постоянной связи.
Если контроллер отображается как:
Offline
Disconnected
Нет связи
или аналогично,
нужно разобраться, действительно ли новая конфигурация была загружена.
Если старые карты работают, а недавно добавленные нет, потеря связи с сервером становится особенно интересной версией.
Причина 8. Карта другого формата или стандарта
Внешне две карты могут выглядеть совершенно одинаково.
Но внутри использовать разные технологии.
Например, распространены разные семейства RFID-идентификаторов и частоты.
Считыватель должен поддерживать конкретный тип.
Бывает и более коварная ситуация.
Считыватель как будто реагирует, но контроллер получает не тот код, который ожидается.
Новый брелок нельзя считать совместимым только потому, что он такого же размера и цвета, как старый.
Причина 9. Номер карты записан неправильно
Иногда номер идентификатора вводят вручную.
Вот здесь легко ошибиться.
Одна цифра неправильная - и система ждёт совсем другую карту.
Также возможны отличия в представлении номера:
десятичный формат
шестнадцатеричный
facility code
card number
другая структура идентификатора.
Если система позволяет, надёжнее считать карту непосредственно через совместимый считыватель или рабочее место регистрации.
Причина 10. Карта клонированная или перезаписываемая
В некоторых системах используются копии и перезаписываемые брелоки.
Это может создавать дополнительные проблемы.
Например, физически два брелока имеют одинаковый идентификатор.
Для простой СКУД контроллер может воспринимать их как одну и ту же карту.
Для пользователя кажется:
«мы сделали новый брелок».
Для системы ничего нового не произошло.
Если требуется нормальный учёт сотрудников, бесконтрольное копирование идентификаторов вообще плохая практика.
Причина 11. Считыватель видит карту, но передаёт код неправильно
Теперь уже переходим к оборудованию.
Считыватель подаёт звуковой сигнал.
Но это ещё не гарантирует, что контроллер получил корректный код.
Проблема может находиться в:
линии связи
настройках формата
Wiegand
OSDP
самом считывателе
контроллере.
Например, после замены считывателя он настроен на другой формат передачи.
В результате карта читается, но контроллер получает неожиданные данные.
Как понять, что происходит
Самый полезный инструмент - журнал событий.
Приложите карту.
Посмотрите, что появляется.
Варианты могут быть такими:
Доступ разрешён
Доступ запрещён
Неизвестная карта
Карта не зарегистрирована
Нет доступа по времени
или вообще никакого события.
Последний вариант особенно важен.
Если считыватель пищит, а контроллер вообще не фиксирует предъявление карты, нужно проверять связь между считывателем и контроллером.
Причина 12. Обрыв линии от считывателя до контроллера
При некоторых неисправностях сам считыватель получает питание и поэтому выглядит живым.
Он светится.
Пищит.
Реагирует на карточку.
Но линия передачи данных повреждена.
Например:
оборвался провод
плохая клемма
окислилось соединение
повреждён кабель в дверном переходе
после ремонта перепутали жилы.
Питание считывателя и передача данных - это не одно и то же.
Поэтому светящийся считыватель ещё не доказывает исправность всей линии.
Причина 13. После ремонта двери перестали работать карты
Очень полезный симптом.
До работ всё было нормально.
Сняли дверь.
Меняли доводчик.
Перекладывали кабель.
Красили стену.
После этого СКУД перестала открывать дверь по картам.
Сначала проверяйте всё, к чему физически прикасались.
Клеммы.
Кабель.
Дверной переход.
Соединения.
Питание.
После строительных работ вероятность внезапной программной ошибки обычно ниже, чем вероятность повреждения линии.
Причина 14. Контроллер разрешает доступ, но дверь всё равно не открывается
Вот это уже важное разделение.
В журнале:
Доступ разрешён.
Реле контроллера щёлкает.
Но дверь остаётся закрытой.
Значит, проблема находится уже после логики доступа.
Проверяем:
реле
питание замка
провод до замка
сам замок
схему подключения.
Если контроллер пишет «Доступ разрешён», карта и права пользователя уже практически исключены из списка причин.
Причина 15. Реле не переключается
Контроллер распознал карту.
Доступ разрешил.
Но выходное реле физически не переключается.
Можно проверить:
есть ли характерный щелчок
меняется ли состояние контактов
появляется ли нужное напряжение в цепи.
Если контроллер имеет несколько выходов, диагностику нужно проводить по документации конкретной модели.
Не замыкайте случайные клеммы наугад.
Причина 16. Неисправен блок питания замка
СКУД может полностью правильно обработать карту.
Но электромагнитный или электромеханический замок не сможет отработать команду без нормального питания.
Например, блок питания:
выключен
неисправен
перегружен
выдаёт низкое напряжение
имеет плохой контакт.
Если журнал показывает разрешённый проход, дальше нужно смотреть уже исполнительную часть системы.
Причина 17. Электромагнитный замок не отпускает дверь
Для электромагнитного замка логика обычно такая:
есть питание - дверь удерживается
питание снимается - замок отпускает.
Если контроллер разрешает доступ, но питание с замка не снимается, проверяем цепь управления.
Если питание снимается, а дверь физически остаётся закрытой, уже смотрим:
сам замок
механику двери
дополнительные защёлки
другие элементы.
У нас уже есть отдельная статья про электромагнитный замок, поэтому глубоко повторять её здесь не будем.
Причина 18. Электромеханический замок не срабатывает
Здесь принцип другой.
Для открытия электромеханическому замку обычно требуется соответствующий управляющий импульс или питание согласно его схеме.
Если команда есть, но механизм не отрабатывает, проблема может быть:
в самом замке
питании
кабеле
механической нагрузке.
Не переносите автоматически схему диагностики электромагнитного замка на электромеханический. Это разные устройства.
Причина 19. Дверь физически перекошена
Бывает, что СКУД работает совершенно правильно.
Карта разрешена.
Замок срабатывает.
Но дверь всё равно тяжело открыть.
Причина банальная - механика.
Например:
дверное полотно просело
язычок замка зажат
доводчик слишком сильно тянет
защёлка находится под нагрузкой.
Если дверь открывается легко при снятом замке или ручном воздействии, смотрите механику.
Причина 20. Не все карты перестали работать
Это один из самых полезных диагностических признаков.
Если не работает одна карта, а остальные открывают дверь:
скорее всего, проблема в идентификаторе или правах пользователя.
Если не работает группа сотрудников:
проверяйте уровень доступа, расписание или изменения базы.
Если не работает никто:
проверяйте уже контроллер, считыватель, питание, замок и линию.
Чем больше пользователей затронула проблема, тем выше вероятность общей неисправности.
Как проверить за 5 минут
1. Приложите заведомо рабочую карту.
2. Посмотрите, реагирует ли считыватель.
3. Проверьте журнал событий после прикладывания проблемной карты.
4. Если есть «Отказ доступа» - проверьте пользователя, права, расписание и срок действия.
5. Если события нет вообще - проверяйте считыватель, линию данных и контроллер.
6. Если в журнале «Доступ разрешён» - переходите к реле и замку.
7. Проверьте, работает ли проблемная карта на другой двери.
8. Проверьте, работают ли другие карты на этой двери.
9. Если карта новая - убедитесь, что данные загружены в контроллер.
10. Если все права верные, проверяйте уже физическую цепь открытия.
Эти десять действий позволяют довольно быстро отделить проблему базы пользователей от неисправности оборудования.
Быстрая диагностика по симптомам
Карта работает на одной двери, но не работает на другой - проверяйте права доступа именно к этой точке.
Все остальные карты работают - скорее всего, проблема связана с конкретным идентификатором или пользователем.
Карта работает только в определённые часы - смотрите расписание и временную зону.
Новая карта не работает, старые работают - проверьте регистрацию и синхронизацию контроллера.
Считыватель пищит, но события в журнале нет - проверяйте передачу данных от считывателя.
В журнале написано «Доступ запрещён» - замок менять рано, сначала смотрим логику доступа.
В журнале «Доступ разрешён», но дверь закрыта - проверяем реле, питание, проводку и замок.
Перестали работать вообще все карты - ищем общую проблему двери или контроллера.
Что не стоит делать
1. Сразу менять электромагнитный замок.
2. Сразу менять считыватель только потому, что дверь не открылась.
3. Удалять и заново создавать всю базу пользователей.
4. Сбрасывать контроллер до заводских настроек без резервной копии конфигурации.
5. Замыкать случайные клеммы контроллера для проверки.
6. Выключать все ограничения доступа только ради теста на рабочем объекте.
7. Переписывать номер карты вручную несколько раз, не проверив реальный код.
8. Игнорировать журнал событий.
Журнал СКУД - обычно первое место, куда стоит посмотреть. Он показывает, что система решила после прикладывания карты.
Когда действительно неисправен считыватель
Подозревать сам считыватель логично, если:
1. Он не реагирует на заведомо исправные карты.
2. Питание на него приходит нормальное.
3. Кабель проверен.
4. На контроллере правильные настройки.
5. Другой совместимый считыватель на этой линии работает.
6. Проблема появилась после попадания воды или физического повреждения.
Но если считыватель стабильно видит карты, а контроллер пишет «Доступ запрещён», менять его бессмысленно.
Когда подозревать контроллер
Если:
карты читаются
питание нормальное
линии исправны
конфигурация верная
но контроллер не обрабатывает события или не управляет выходом,
тогда уже есть основания диагностировать сам контроллер.
Но сначала проверьте питание и конфигурацию.
Контроллеры выходят из строя, но гораздо чаще причиной оказывается что-то проще.
Коротко
Если карта или брелок СКУД считывается, но дверь не открывается, сначала нужно понять, на каком этапе остановилась команда.
Считыватель увидел карту.
Дальше контроллер должен проверить:
пользователя
права
расписание
срок действия
и разрешить либо запретить проход.
Если в журнале «Отказ доступа», проблема обычно находится в настройках или правах.
Если в журнале «Доступ разрешён», но дверь не открылась, переходите к реле, питанию, проводке и замку.
Самый быстрый способ диагностики - сравнить проблемную карту с рабочей и обязательно посмотреть журнал событий.
Это намного эффективнее, чем менять оборудование по очереди в надежде случайно попасть в причину.
