Посетитель нажимает кнопку.
Домофон звонит.
На экране видно человека.
Звук работает в обе стороны.
Вы нажимаете кнопку с ключом.
И ничего не происходит.
Иногда из вызывной панели слышен щелчок, но дверь остаётся закрытой. Иногда замок открывается через раз. Бывает и наоборот: с кнопки выхода дверь открывается нормально, а с монитора - нет.
Главное - определить, до какого места доходит команда открытия.

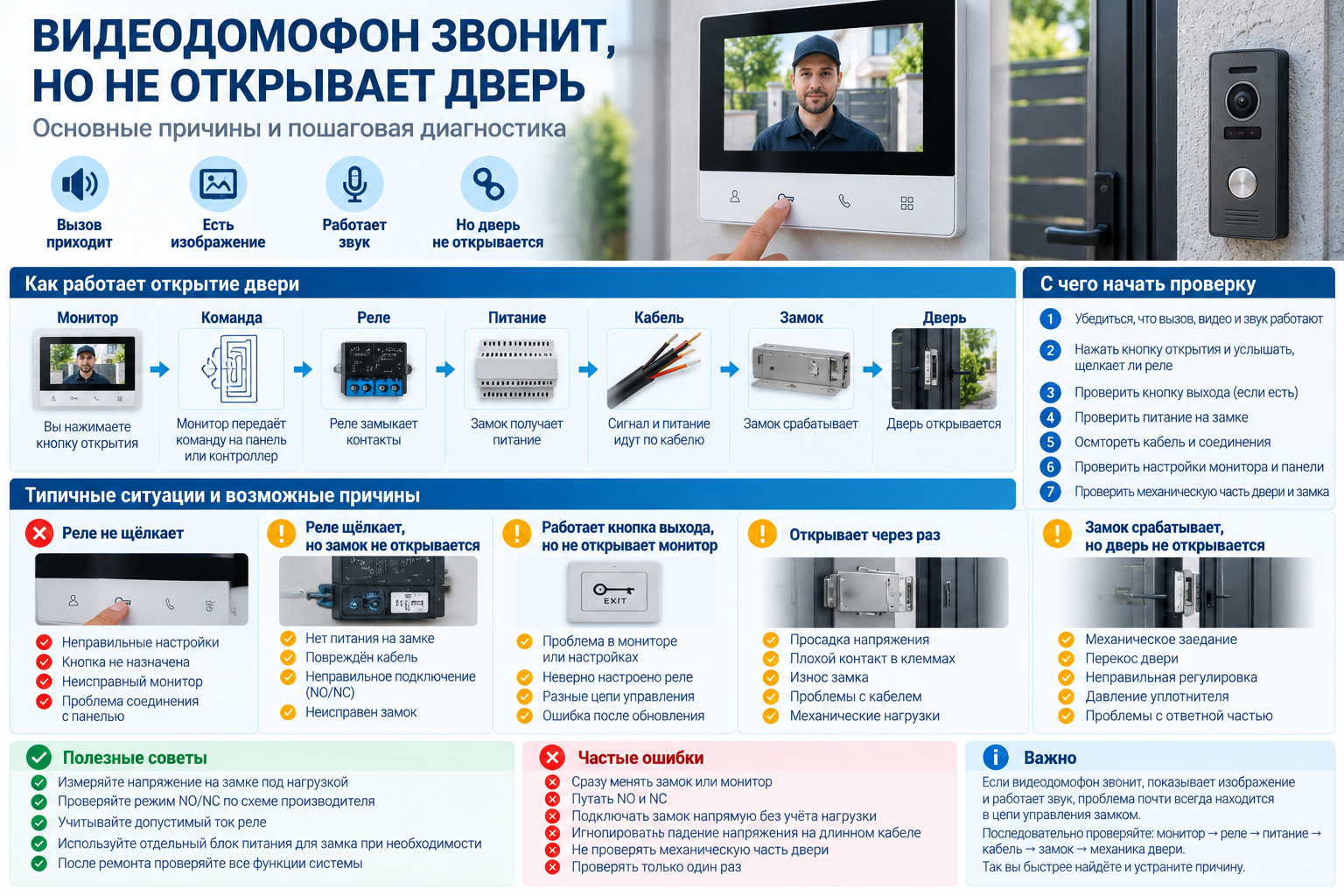

В упрощённом виде цепочка выглядит так:
монитор -> вызывная панель или контроллер -> реле -> питание -> кабель -> замок -> механика двери
Если идти именно по этой цепочке, причина обычно находится гораздо быстрее.
Сначала определите точный симптом
Перед тем как что-то разбирать, проведите несколько простых проверок.
1. Домофон звонит и показывает изображение.
2. Звук работает в обе стороны.
3. При нажатии кнопки открытия слышен ли щелчок.
4. Открывается ли дверь кнопкой выхода.
5. Открывается ли она картой или брелоком, если есть СКУД.
6. Работает ли замок с другого внутреннего монитора.
7. Проблема постоянная или появляется иногда.
8. Возникла ли она после ремонта, замены панели или замка.
9. Изменяется ли поведение после отключения электричества.
10. Нужно ли тянуть дверь рукой после команды открытия.
Эти десять наблюдений уже могут разделить проблему на программную, электрическую и механическую.
Как вообще видеодомофон открывает дверь
Нужно понимать одну вещь.
Сам монитор обычно не питает замок напрямую.
Когда вы нажимаете кнопку открытия, монитор формирует команду.
Дальше в зависимости от системы её получает:
вызывная панель
отдельный контроллер
релейный модуль
сетевой контроллер в IP-системе.
Затем реле изменяет состояние своих контактов.
Эти контакты уже управляют цепью замка.
Поэтому рабочая кнопка на экране ещё не означает, что питание действительно дошло до замка.
Между ними несколько отдельных узлов.
Причина 1. Монитор вообще не формирует команду открытия
Первый вариант - проблема начинается непосредственно с монитора.
Вы нажимаете кнопку с ключом, но система никак не реагирует.
Нет:
щелчка реле
индикации
изменения состояния панели.
Причина может быть в:
настройке монитора
неисправной кнопке
сенсорном интерфейсе
конфигурации
неправильно выбранном канале.
Если у вас две вызывные панели, монитор может быть настроен так, что команда уходит не на тот вход.
Если замок открывается с другой панели или другого монитора, сам замок становится менее подозрительным.
Причина 2. Кнопка открытия отключена в настройках
У некоторых систем функция открытия замка программируется.
Например, для конкретной панели может быть назначено:
реле 1
реле 2
Door 1
Gate
Lock.
После сброса или перепрограммирования настройка могла измениться.
Особенно это характерно для IP-видеодомофонов.
Если проблема появилась сразу после сброса настроек или обновления, сначала проверяйте конфигурацию.
Причина 3. Монитор управляет не тем реле
Современная вызывная панель может иметь несколько выходов.
Например:
одно реле для калитки
второе для ворот.
Вы нажимаете привычную кнопку.
На экране всё выглядит правильно.
Но команда теперь привязана к другому выходу.
Если после замены панели калитка перестала открываться, а автоматика ворот внезапно реагирует - почти наверняка проблема в назначении реле.
Причина 4. Реле щёлкает, но замок не открывается
Очень важный диагностический признак.
Вы нажимаете кнопку.
Из панели слышен отчётливый щелчок.
Но дверь остаётся закрытой.
Это означает, что управляющая логика, скорее всего, дошла хотя бы до реле.
Теперь смотрим дальше:
контакты реле
питание замка
кабель
сам замок.
Щелчок реле значительно сужает область поиска.
Но не доказывает, что сами контакты реле исправны.
Причина 5. Контакты реле повреждены
Механически реле может щёлкать, но электрически не переключать цепь нормально.
Причиной бывает:
износ
перегрузка
короткое замыкание
слишком большой ток замка.
Особенно если замок подключили непосредственно к реле без учёта допустимой нагрузки.
Проверьте состояние контактов:
COM
NO
NC
и фактическое изменение цепи при команде.
Щелчок - это только движение механизма реле. Электрический контакт всё равно нужно проверить.
Причина 6. Неправильно использованы NO и NC
Очень частая ошибка после самостоятельного монтажа.
Реле обычно имеет контакты:
COM
NO - нормально открытый
NC - нормально закрытый.
Какой вариант нужен, зависит от типа замка и схемы.
Например, электромагнитный замок часто работает по принципу:
есть питание - дверь удерживается
питание снимается - дверь открывается.
Электромеханический замок может требовать импульс для отпирания.
Одна и та же схема COM-NO не подходит автоматически для любого замка.
Перед подключением нужно понимать логику исполнительного устройства.
Причина 7. Нет питания на замке
Команда открытия проходит.
Реле работает.
Но самому замку нечем сработать.
Причина может быть в:
блоке питания
предохранителе
проводе
клеммах
отключённом автомате
повреждённом источнике.
Проверяйте напряжение непосредственно возле замка.
Не только на выходе блока питания.
Напряжение у источника и напряжение в конце длинной линии могут заметно отличаться.
Причина 8. Блок питания слишком слабый
Особенно часто проблема появляется после модернизации.
Например, сначала блок питания обслуживал:
панель
монитор.
Потом к нему добавили замок.
Затем ещё подсветку или контроллер.
Система начинает работать на пределе.
При попытке открытия замка напряжение проседает.
Результат:
замок не срабатывает
панель перезагружается
пропадает изображение
появляются странные ошибки.
Если изображение пропадает именно одновременно с попыткой открыть дверь, очень внимательно проверяйте питание.
Причина 9. Напряжение есть без нагрузки, но падает при открытии
Это классический случай.
Мультиметр показывает нормальные 12 В.
Кажется, что питание исправно.
Нажимаем кнопку открытия.
Напряжение падает.
Замок не может нормально отработать.
Причины:
слабый БП
старый аккумулятор
тонкий кабель
плохая клемма
слишком большой ток нагрузки.
Питание исполнительного устройства полезно измерять именно в момент срабатывания.
Причина 10. Повреждён кабель к замку
Кабель может быть:
оборван
пережат
надломлен
повреждён саморезом
окислен.
Особенно после:
замены двери
отделки откосов
установки доводчика
работ с дверной коробкой.
Вызов и видео при этом продолжают работать, потому что они идут по другим жилам.
Если неисправность появилась после дверных работ, кабель замка становится одним из первых подозреваемых.
Причина 11. Плохой контакт в клемме
Замок потребляет заметный ток по сравнению с сигнальными линиями.
Поэтому плохая клемма проявляется особенно быстро.
В покое всё выглядит нормально.
При подаче питания появляется:
нагрев
просадка
нестабильное срабатывание.
Иногда дверь открывается только со второго или третьего раза.
Если при движении провода замок внезапно начинает работать, соединение нужно переделать.
Причина 12. Электромеханический замок не срабатывает
Представим калитку.
Домофон даёт команду.
Напряжение на замок приходит.
Но защёлка не отпускает.
Причиной может быть уже сам механизм.
Например:
загрязнение
износ
заедание
неправильная регулировка
механическая нагрузка на язычок.
Если правильное питание приходит на сам замок, дальнейшая диагностика смещается в сторону замка и механики калитки.
Причина 13. Электромагнитный замок не отпускает
Логика электромагнитного замка другая.
При нормальной работе питание удерживает дверь закрытой.
Для открытия питание должно быть снято на предусмотренное время.
Если команда есть, но питание не исчезает, проверяем:
реле
NC/COM
контроллер
схему.
Если питание исчезает, но дверь всё равно удерживается, проверяем:
сам замок
остаточное усилие
механику
другие запирающие устройства.
У нас уже есть отдельная статья про электромагнитный замок, поэтому глубоко повторять её здесь не нужно.
Причина 14. Дверь открывается, только если потянуть её рукой
Вот это уже очень похоже на механику.
Команда подана.
Замок сработал.
Но дверное полотно давит на защёлку.
Причины:
перекос двери
неправильно отрегулирован доводчик
просевшие петли
сильное давление уплотнителя
смещение ответной части.
Если после лёгкого толчка или тяги дверь открывается, электрическая часть может быть полностью исправна.
Проверяйте механику.
Причина 15. Калитка просела
Особенно распространено на улице.
Зимой одно положение.
Летом другое.
Столб немного ушёл.
Петли просели.
Язычок электромеханического замка уже не совпадает с ответной частью.
Домофон даёт команду, замок щёлкает, но дверь остаётся закрытой.
Если проблема постепенно усиливалась в течение месяцев, механика становится очень вероятной причиной.
Причина 16. Замок работает от кнопки выхода, но не от домофона
Отличный симптом.
Кнопка выхода открывает дверь.
Значит:
замок способен работать
питание, скорее всего, есть
основная исполнительная часть жива.
Теперь нужно смотреть ветку управления именно от домофона:
монитор
панель
реле
настройки
управляющий провод.
В такой ситуации менять замок практически точно рано.
Причина 17. С домофона работает, а кнопка выхода нет
Обратная ситуация.
Домофон дверь открывает нормально.
Значит замок, питание и реле в этой ветке исправны.
Теперь диагностика кнопки выхода становится отдельной задачей.
У нас на сайте уже есть отдельная статья про неисправность кнопки выхода СКУД, поэтому здесь повторяться не будем.
Причина 18. Карта открывает дверь, а монитор нет
Ещё один очень полезный симптом.
Если карта или брелок нормально открывает дверь, значит:
контроллер
замок
питание
механика
как минимум способны работать.
Тогда проблема находится именно в цепи команды от видеодомофона.
Например:
не подключён релейный выход панели
неправильно настроено управление
команда не передаётся контроллеру СКУД.
Причина 19. После подключения СКУД домофон перестал открывать дверь
До установки СКУД видеодомофон напрямую управлял замком.
Потом добавили:
контроллер
считыватель
кнопку выхода.
И старая кнопка открытия перестала работать.
Здесь важно правильно объединить системы.
Домофон обычно должен передавать контроллеру разрешённую команду открытия, а не параллельно коммутировать замок как попало.
Конкретная схема зависит от оборудования.
Причина 20. После замены вызывной панели дверь не открывается
Старая панель открывала нормально.
Новую поставили.
Видео и звук есть.
Замок не работает.
Проверяем:
назначение реле
COM/NO/NC
допустимый ток контактов
тип управления
параметр времени открытия.
Подключение старой и новой панели не обязано быть одинаковым даже при похожем наборе клемм.
Причина 21. Слишком короткое время открытия
Команда приходит.
Замок кратковременно щёлкает.
Но человек не успевает открыть дверь.
В настройках может быть задано слишком короткое время работы реле.
Например, после сброса параметр изменился.
Проверьте:
Unlock Duration
Door Relay Time
Lock Time
или аналогичный параметр.
Точное название зависит от производителя.
Причина 22. Реле открывает только во время активного разговора
В некоторых системах функция открытия доступна только:
после входящего вызова
во время разговора
при активном просмотре определённой панели.
Человек открывает экран меню и нажимает кнопку замка.
Команда не отправляется.
Это может быть нормальной логикой конкретного домофона.
Перед ремонтом проверьте, в каком режиме производитель вообще разрешает управление реле.
Причина 23. IP-видеодомофон не открывает дверь
В IP-системе появляется дополнительный уровень.
Команда открытия может проходить через:
сетевую панель
контроллер
сервер
приложение.
Проверяем:
привязку двери
номер реле
права пользователя
настройки панели
сетевую связь.
Если вызов и видео работают, сеть в целом, вероятно, есть, но это не доказывает правильность настройки реле.
Причина 24. Из приложения дверь не открывается, с монитора открывается
Здесь электрическую часть двери уже можно почти исключить.
Проверяем:
права пользователя
разрешение удалённого открытия
привязку устройства
облачную функцию
сетевую конфигурацию.
Если локальный монитор открывает дверь нормально, разбирать замок точно не нужно.
Причина 25. После отключения электричества замок перестал открываться
Система восстановилась.
Монитор включился.
Видео есть.
А замок не работает.
Проверьте отдельный источник питания замка.
Он мог:
не запуститься
потерять предохранитель
остаться отключённым
иметь неисправный аккумулятор.
Очень часто монитор и замок питаются от разных источников.
Работающий экран не доказывает наличие питания на замке.
Причина 26. Замок работает через раз
Нестабильное открытие чаще связано с:
питанием
клеммами
кабелем
механикой
износом самого замка.
Программная настройка обычно либо работает, либо нет.
Если сегодня дверь открылась десять раз, а одиннадцатый нет, особенно интересно проверить:
напряжение под нагрузкой
нагрев
механическую нагрузку двери.
Как проверить за 5 минут
1. Вызовите видеодомофон и убедитесь, что видео и звук работают.
2. Нажмите кнопку открытия и послушайте, щёлкает ли реле.
3. Проверьте, открывается ли дверь кнопкой выхода.
4. Проверьте карту или брелок, если есть СКУД.
5. Если другие способы работают, сосредоточьтесь на команде от домофона.
6. Проверьте COM, NO и NC по схеме производителя.
7. Измерьте питание на замке до и во время команды открытия.
8. Осмотрите кабель и клеммы.
9. Проверьте, не зажат ли замок механически дверью.
10. После ремонта протестируйте дверь несколькими последовательными открытиями.
Самая полезная последовательность: команда -> реле -> питание -> кабель -> замок -> механика.
Диагностика по симптомам
Реле вообще не щёлкает - проверяем монитор, настройки, соединение с панелью и само реле.
Реле щёлкает, но замок молчит - проверяем питание и линию замка.
Замок щёлкает, но дверь не открывается - проверяем механизм и положение двери.
Кнопка выхода работает, монитор нет - ищем проблему в ветке видеодомофона.
Карта работает, монитор нет - замок и основная СКУД, скорее всего, исправны.
Из приложения не открывает, с монитора открывает - проверяем приложение и права.
При открытии пропадает изображение - проверяем питание и нагрузку.
Работает через раз - проверяем просадку напряжения, клеммы и механику.
После ремонта перестало работать - смотрим кабель и все соединения, которые трогали.
Частые ошибки
1. Сразу менять замок.
2. Менять видеомонитор, не проверив реле.
3. Подключать замок прямо к панели без учёта допустимого тока.
4. Путать NO и NC.
5. Проверять напряжение только без нагрузки.
6. Не учитывать отдельный блок питания замка.
7. Искать программную ошибку при явно перекошенной двери.
8. Параллельно подключать СКУД и домофон к замку без нормальной схемы.
9. Игнорировать проблему, если дверь открывается только со второго раза.
10. После монтажа проверять только один цикл открытия.
Когда действительно неисправен монитор
Монитор становится главным подозреваемым, если:
1. Кнопка открытия не формирует никакой команды.
2. Настройки проверены.
3. Панель и её реле исправны.
4. Другой совместимый монитор с этой же системой открывает дверь нормально.
Но если реле панели щёлкает при нажатии кнопки, сам монитор уже как минимум отправляет команду.
Когда действительно неисправна вызывная панель
Если:
монитор отправляет команду
настройки правильные
питание панели стабильно
но её релейный выход физически не переключается,
подозрение на панель становится серьёзным.
Особенно если другой релейный выход или другая панель работает нормально.
Когда менять замок
Только после того, как вы убедились, что на него приходит правильное управляющее питание или импульс согласно его схеме.
Если питание есть, механика не зажата, а замок всё равно не срабатывает - его неисправность уже выглядит вполне вероятной.
Замок должен быть последним элементом диагностики, а не первым случайным кандидатом на замену.
Коротко
Если видеодомофон звонит и показывает изображение, но дверь не открывается, сама домофонная связь уже частично работает.
Дальше проверяйте цепочку открытия:
монитор -> реле -> питание -> кабель -> замок -> дверь.
Если реле не щёлкает - проблема находится ближе к управлению.
Если реле щёлкает, но замок не реагирует - переходите к питанию и проводке.
Если замок срабатывает, но дверь физически остаётся закрытой - проверяйте механику.
Особенно полезно сравнить открытие с монитора, кнопки выхода и карты СКУД. Это быстро показывает, какая именно ветка системы неисправна.
И если дверь открывается только после сильного рывка рукой, новый монитор вам точно не поможет.
